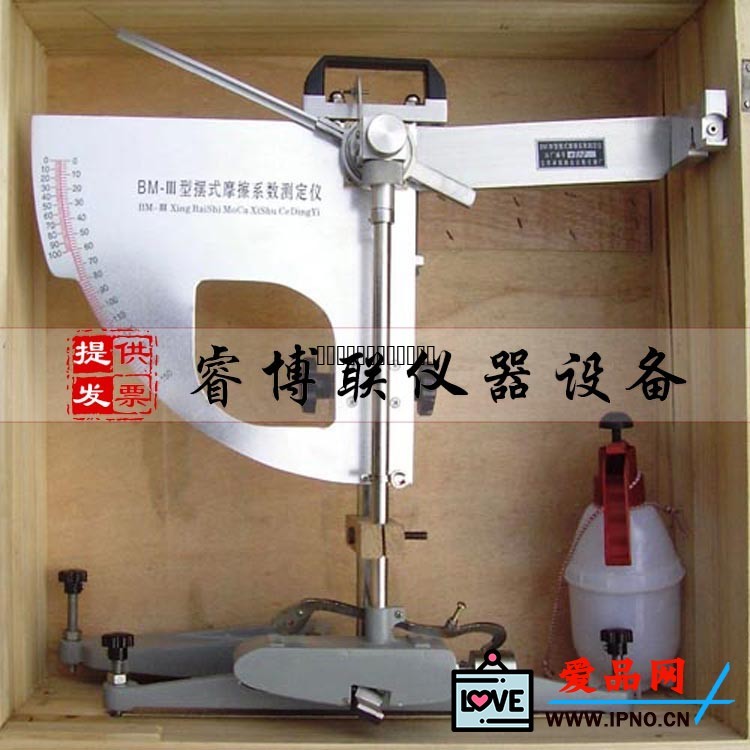

BM-2/3摆式摩擦系数测定仪 摆式摩擦仪 摩擦系数测定仪

一、产品简介：

摆式摩擦系数测定仪适用于公路路面摩擦系数测定，高等级公路抗滑性能检测的主要仪器。

二、摆式摩擦系数测定仪技术参数：

1、摆重量：1500g

2、摆重心矩：410mm

3、橡胶片对路面正向静压力：22.2N

4、摆在橡胶端部距摆中尺距：508mm

5、摆在路面上滑动长度：126mm

三、测定结果：

1、每个测点用五次测定读数的平均值代表测点的摆值，并用五个测点的摆值的平均值，代表该测定路段摆值。

2、测定读数，即刻度盘上指针的读数（简称“摆值”）除以100，即为路面的摩擦系数。如：摆值33，摩擦系数为0.33。

四、摆式摩擦系数测定仪结构组成：

主要部分有摆动部分和机架部分

1、座：由T型腿，调平螺丝和水准泡组成。对仪器起调平，支承作用。

2、立柱：由立柱、升降机构，导向杆及仪器把手组成。用于升降和固定摆头的位置。

3、释放开关：安装于悬臂上的开关。用于保持摆杆水平位置和释放摆落下的作用。

4、摆头：由紧固把手，摆轴，转向节，轴承等组成，起联结摆、固定位置，保证在摆动平面内自由摆动的作用。

5、示数系统：由指针、毛毡圈、法兰、紧固螺母及度盘组成，指针可直接指示出摩擦系数数值。

6、摆：由上、下部接头、摆杆、弹簧、杠杆系、举升柄、外壳、滑溜块及橡胶片组成。它对摆动中心有规定力矩，对路面有规定压力，本身前与后，左与右的力矩平衡，它是度量路面的摩擦系数的尺度。

五、摆式摩擦系数测定仪操作规程

1、选点，在测试路段上，沿行车方向的左轮迹，选择有代表性的五个测点，每个测点相距5~10m。

2、仪器调平：将仪器置于测点上，并使摆动方向与行车方向一致，转动调平螺丝，使水平泡居中。

3、调零：放松固定公把手，转动升降把手使摆升高并能自由摆动，然后旋紧把手。将摆向右运动，按下释放开关使卡环进入释放开关槽，并处于水平释放位置，然后松开释放开关，此时指针应被拨至紧靠拨针片。按下释放开关摆向左运动，并带动指针向上运动，当摆达到最高位置后下落时用左手将摆杆接住，此时指针应指零，若不指零时，可稍旋紧或放松毛毡圈调节螺母重复本项操作，直至指针指零。

4、标定滑动长度：用橡胶皮刷消除摆动范围内路面上的松散颗粒和杂物。让摆自由悬挂，在橡胶片的外边平行摆动方向设置标准尺126mm，放松紧固把手然后转动升降把手使摆缓缓下降，当滑溜块上橡胶片刚接触路面时，提起举升柄使滑溜块升高，将摆向右运动并转动升降把手使摆下降一段距离，然后放下升举柄使摆慢慢向左运动，直至橡胶片的边缘刚刚接触路面对正126mm尺的一端，再用手提起举升柄使滑溜块向上抬起，并使摆继续向左运动，放下升举柄再将摆慢慢向右运动使橡胶片的边缘再一次接触路面。橡胶片两次同路面接触点的距离为126mm。若不符合126mm可转动升降把手，再重复上述步骤进行粗调。当基本符合126mm后，旋紧固定把手。

5、测定：用水浇洒路面，并用橡皮刷刷刮，以便洗去泥浆，然后再洒水，并按下释放开关，使摆在路面上滑过，指针即可指示出路面摩擦系数（一般第一次不做记录），当摆向右运动时，用左手接住摆杆，右手提起举升柄，并将摆向右运动，按下开关，使摆环进入释放开关，并将摆针拔至紧靠拔针片，重复止项，测不定五次，记录每次数值，五次数值差不大于三个单位，（即刻度盘的一格半），如差值大于三个单位，应检查原因，并再次重复上述各项操作，至符合规定为止。

6、测定结果：每个测点用五次测定读数的平均值代表测点的摩擦系数值，并用五个测点的摩擦系数的平均值除于100，即为路面的摩擦系数。
